Producttype	Platenscanner
Merk	CANON
Model	CanoScan 4400F
Scanelement	CCD-kleurensensor 6 lijnen
Optische resolutie	4800 x 9600 dpi
Lichtbron	Koude kathode fluorescentielamp
Interface	USB 2.0 Hi-Speed
Afmetingen (L x B x H)	259 x 474 x 83 mm
Gewicht	Ongeveer 2,8 kg
Voeding	Netadapter 100-240 V
Stroomverbruik	17 W max in gebruik, 4 W in stand-by
Max. documenttype	A4/Letter (216 x 297 mm)
Filmscannen	35 mm film (6 frames) / 35 mm dia (4 frames)
Scanknoppen	7 knoppen: PDF (x4), COPY, PHOTO/FILM, E-MAIL
Meegeleverde software	ScanGear, CanoScan Toolbox, ArcSoft PhotoStudio, Presto! PageManager, ScanSoft OmniPage SE
Belangrijkste functies	Kopiëren, scannen, e-mailen, PDF maken
Onderhoud	Voorzichtig schoonmaken; gebruik een blaasborstel voor films; plaats de beschermfolie na gebruik terug
Veiligheid	Vergrendelen voor transport; valpartijen vermijden; wettelijke waarschuwingen opvolgen
Reserveonderdelen en accessoires	Netadapter, USB-kabel, filmgeleider, bescherming, accessoirekit CSAK-4400F
Bedrijfstemperatuur	10 °C tot 35 °C
Bedrijfsvochtigheid	10% tot 90% RV (20% tot 80% RV voor film)

Veelgestelde vragen - CANOSCAN 4400F CANON

Hoe installeer ik de scannersoftware?

Plaats de cd-rom van de CanoScan-installatiehulp en klik op Snelle installatie. Volg de instructies en start de computer opnieuw op nadat de installatie is voltooid.

Wat moet ik doen als de wizard Nieuwe hardware gevonden wordt weergegeven?

Klik op Annuleren en installeer eerst de software. Sluit de scanner pas aan na de installatie.

Hoe ontgrendel ik de scanner voor gebruik?

Verwijder de beschermbanden en schuif de vergrendelknop onder de scanner naar de ontgrendelingsmarkering (ontgrendelsymbool).

Hoe scan ik een 35 mm-film?

Verwijder de beschermfolie van het deksel, plaats de film in de filmgeleider (met de beeldzijde naar beneden), installeer de geleider in het deksel en start ScanGear. Selecteer Negatieve film (kleur) of Positieve film (kleur).

Wat moet ik doen als de kleuren van de filmscan onjuist zijn?

Controleer of de kalibratiesleuf van de filmgeleider niet geblokkeerd is. Maak de film schoon met een blaasborstel.

Hoe gebruik ik de scanknoppen?

De knoppen geven snel toegang tot functies: COPY om te kopiëren, PHOTO/FILM om te openen in ArcSoft PhotoStudio, E-MAIL om de afbeelding aan een e-mail te hechten, en de PDF-knoppen om PDF-bestanden te maken.

Welke software wordt meegeleverd met de scanner?

De volgende software wordt meegeleverd: ScanGear (stuurprogramma), CanoScan Toolbox, ArcSoft PhotoStudio, Presto! PageManager (Windows), ScanSoft OmniPage SE (Windows) en Adobe RGB (1998).

Wat is de maximale scanresolutie?

De optische resolutie is 4800 x 9600 dpi. De instelbare resolutie via ScanGear varieert van 25 tot 19 200 dpi.

Hoe onderhoud ik de scanner?

Houd het glas schoon. Gebruik een blaasborstel voor films. Plaats de beschermfolie terug op het deksel na het scannen van films om de lichtbron te beschermen.

Wat te doen bij installatieproblemen?

Raadpleeg de sectie Problemen oplossen van de Scangids (online handleiding). Zorg ervoor dat u bent aangemeld als beheerder onder Windows 2000/XP.

GEBRUIKSAANWIJZING CANOSCAN 4400F CANON

Lees deze handleiding voordat u deze scanner gebruikt. Bewaar de handleiding nadat u deze gelezen heeft op een veilige plaats voor toekomstig gebruik.

Inhoudsopgave

Inhoud van het pakket.... 1

De scannerknoppen gebruiken.... 5

De software installeren .... 2

Film scannen....6

De scanner opstellen .... 3

Specifications....9

Scannen 4

Inhoud van het pakket

Scanner en toebehoren

*Ingebouwd in de documentklep

Bescherming

Documentatie

• Aan de Slag gids (deze handleiding)
• Aanvullende documenten

Cd-rom met CanoScan-setupprogramma

- Software

• ScanGear (scannerstuurprogramma)
• CanoScan Toolbox
• ArcSoft PhotoStudio
• Presto! PageManager (enkel voor Windows)
• ScanSoft OmniPage SE (niet compatibel met Windows 98 First Edition)
• Adobe RGB (1998) (enkel voor Windows)

- On line handleidingen

• Handleiding Scannen (voor ScanGear, CanoScan Toolbox en Problemen oplossen)
• Handleidingen voor gebundelde applicatieprogramma's

*In deze handleiding worden Windows XP-schermafdrukken gebruikt als illustratie bij de uitleg die geldt voor alle besturingssystemen.

De software installeren

• Sluit de scanner NIET aan op een computer voordat u de software heeft geïnstalleerd. Als u de scanner aansluit en de wizard Nieuwe hardware verschijnt, klikt u op [Cancel] (Annuleren).
• Sluit alle programma's af, inclusief de anti-virussoftware.
• Voor Windows 2000/XP meldt u zich aan als beheerder om de software te installeren.

1 Plaats de cd-rom voor het CanoScan-setupprogramma in het station.

Selecteer uw taal en woonplaats indien dit wordt gevraagd. Het CanoScan-setupprogramma start.

- Macintosh: Dubbelklik op het pictogram [Setup] (Instelling). Voer de beheerder-ID en het paswoord in het dialoogvenster in.

2 Klik op [Easy Install] (Eenvoudige installatie) in het hoofdmenu.

3 Klik op [Install] (Installeren) om de installatie te starten.

Lees aandachtig de licentieovereenkomst en klik vervolgens op [Yes] (Ja) om verder te gaan. Alle softwareprogramma's en on line handleidingen worden nu geïnstalleerd op uw computer.

4 Voor gebundelde programma's volgt u de instructies op het scherm om de installatie uit te voeren.

5 Nadat de installatie is voltooid, klikt u op [Restart] (Opnieuw opstarten) om uw computer opnieuw op te starten.

• Verwijder de cd-rom uit het station en bewaar deze op een veilige plaats.
• Als er zich een probleem voordoet tijdens de installatie, zie "Problemen oplossen" in de Handleiding Scannen.
• Als u later uw besturingssysteem upgradet naar Windows XP, moet u de software opnieuw installeren.

1 Trek de verzegelstickers op de scanner los.

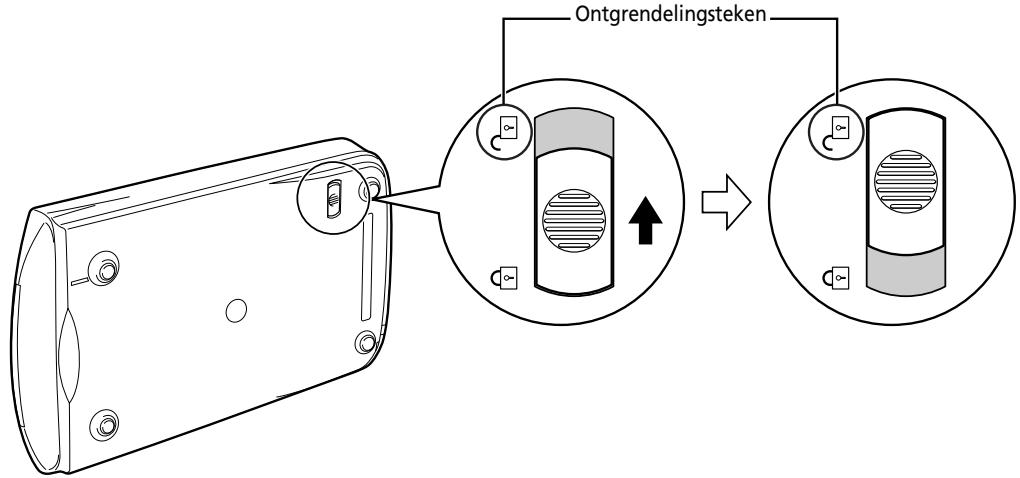

2 Verschuif de vergrendelingsknop tot het ontgrendelingsteken (☐).

• Draai de scanner niet meer dan 90 graden vanaf de horizontale positie wanneer u ontgrendelt.
• Neem de scanner met beide handen vast. Let op dat de scanner niet valt.
• Vergrendel altijd de scanner voordat u deze verplaatst of vervoert.
• Als u de scanner vergrendelt, hef dan de achterkant niet op en houd de voorkant (scannerknoppen) naar beneden. Het is mogelijk dat u niet kunt vergrendelen.

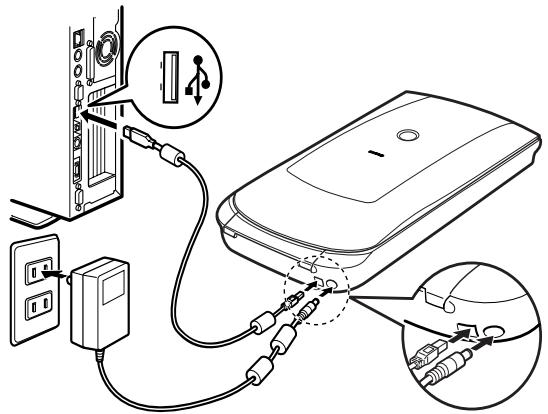

De scanner aansluiten

1 Sluit de scanner aan op uw computer met de bijgeleverde USB-kabel.
2 Sluit de bijgeleverde netspanningsadapter aan op de scanner en steek deze in een stopcontact.

• Gebruik enkel de USB-kabel en de netspanningsadapter die bij de scanner zijn geleverd. Het gebruik van andere kabels of adapters kan de scanner beschadigen.
• Het bericht "Snel USB-apparaat op trage USB-hub aangesloten" dat verschijnt wanneer de scanner onder Windows XP is aangesloten op de USB 1.1-poort, mag u gewoon negeren. In deze omstandigheden werkt de scanner zonder problemen.
• De scanner heeft geen aan/uit-knop. De scanner is ingeschakeld op het moment dat u de netspanningsadapter in een stopcontact steekt.

Scannen

Hier vindt u een beschrijving van de gewone scanprocedures met behulp van het beeldbewerkingsprogramma ArcSoft PhotoStudio en het scannerstuurprogramma ScanGear.

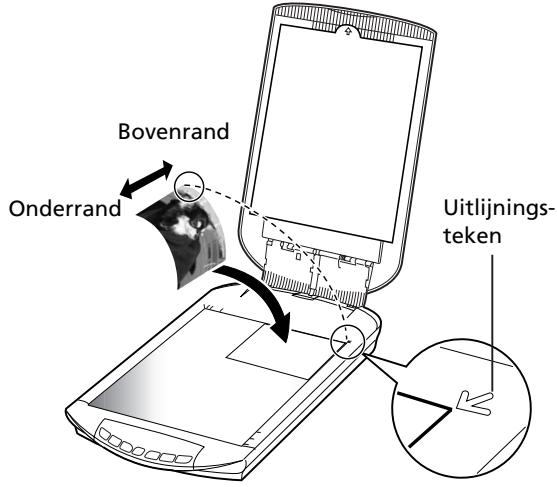

1 Plaats een document op de glasplaat en sluit de documentklep.

Ondersteun de documentklep met uw hand als u deze opent tot ze stopt.

2 Start ArcSoft PhotoStudio.

Windows: Selecteer [start] - [(All) Programs] ((Alle) Programma's) - [ArcSoft PhotoStudio 5.5] en klik op [PhotoStudio 5.5]. Macintosh: Open de map [Applications] (Programma's) - [PhotoStudio] en dubbelklik op het pictogram [PhotoStudio].

3 Kies in het menu [File] (Bestand) [Select Source] (Bron selecteren) en selecteer het scannermodel.
Windows: Selecteer niet de modelnaam die [WIA] bevat.

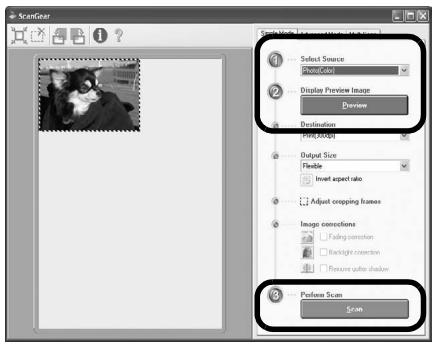

4 Klik op het pictogram [Acquire] (Ophalen) om ScanGear te starten.
5 Selecteer het documenttype dat u wilt scannen in [Select Source] (Bron selecteren) en klik op [Preview] (Voorbeeld).
6 Stel het [Destination] (Doel) en/of het [Output Size] (Uitvoerformaat) in.
7 Klik op [Scan] (Scannen) om het scannen te starten.

Raak de scanner tijdens het scannen niet aan.

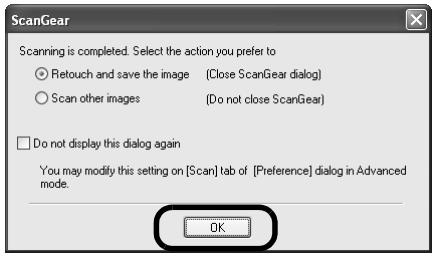

8 Klik op [OK] als u wordt gevraagd om ScanGear te sluiten.
9 Sla de gescande afbeelding in ArcSoft PhotoStudio op en sluit het venster.

- Voor meer informatie over scannen met behulp van ScanGear, gebundelde programma's en problemen oplossen, zie de on line handleiding Handleiding Scannen. Om de Handleiding Scannen te openen, dubbelklikt u op het pictogram Handleiding voor scannen op uw bureaublad of op ? in ScanGear of de CanoScan Toolbox.

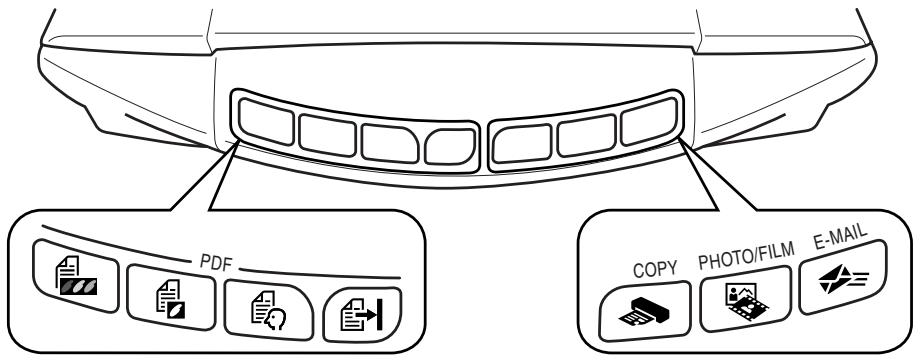

De scannerknoppen gebruiken

Met de scannerknoppen kunt u kopieren, scannen, een e-mail verzenden en gescande afbeeldingen opslaan in PDF-formaat met slechts één druk op de knop. Plaats uw document gewoon op de scanner en druk vervolgens op de scannerknop met de gewenste functie. Voor meer informatie, zie de Handleiding Scannen.

PDF-knoppen

Met de PDF-knoppen kunt u gemakkelijk PDF-bestanden maken naargelang uw behoeften. De knopnamen zijn niet gelabeld op de scanner.

Knop COLOR (KLEUR)

Kleurenafbeeldingen in A4 of Letter * scannen met 300 dpi.

Knop BLACK & WHITE (ZWART-WIT)

Zwart-witafbeeldingen in A4 of Letter * scannen met 300 dpi.

Knop CUSTOM (AANGEPAST)

Afbeeldingen scannen volgens de instellingen van de gebruiker.

Knop FINISH (VOLTOOEN)

De taak beëindigen en de gescande afbeelding opslaan in een PDF-bestand.

*De grootte is afhankelijk van uw systeem.

Knop COPY

De gescande afbeelding met een printer afdrukken (kopiëren).

Knop PHOTO/FILM

De gescande afbeelding openen in het gebundelde applicatieprogramma ArcSoft PhotoStudio.

Knop E-MAIL

De gescande afbeelding koppelen aan een nieuw e-mailbericht.

De eerste keer dat u op deze knop drukt, wordt u gevraagd om een e-mailprogramma te selecteren om deze functie te kunnen gebruiken.

• Vooraleer u deze knoppen gebruikt, moet u controlleren of alle programma's op uw computer zijn geïnstalleerd met behulp van de optie [Easy Install] (Eenvoudige installatie) in het CanoScan-setupprogramma. Zie "De software installeren" op pagina 2.
• Mac OS X 10.3 en 10.2.8: Vooraleer u deze knoppen gebruikt, moet u Image Capture (Beeld vastleggen) instellen (in de map [Applications] (Programma's)) zodat de CanoScan Toolbox automatisch opent als u een scannerknop indrukt. Start Image Capture (Beeld vastleggen) en voer dan de volgende stappen uit.
• Mac OS X 10.3: Klik op [Options] (Options) en selecteer CanoScan Toolbox in [When a scanner button is pressed, open:] (Als er op een scannerknop wordt gedrukt, open:).
• Mac OS X 10.2.8: Selecteer [Other] (Andere) in [When a scanner button is pressed, open:] (Als er op een scannerknop wordt gedrukt, open:). Selecteer CanoScan Toolbox en klik op [Open].
  Klik op [OK] en sluit Image Capture (Beeld vastleggen). Voor meer informatie, zie "Problemen oplossen" in de Handleiding Scannen.

Film scannen

Deze scanner kan 35 mm films (filmstroken of dia's) scannen. Om film te scannen volgt u de onderstaande procedure.

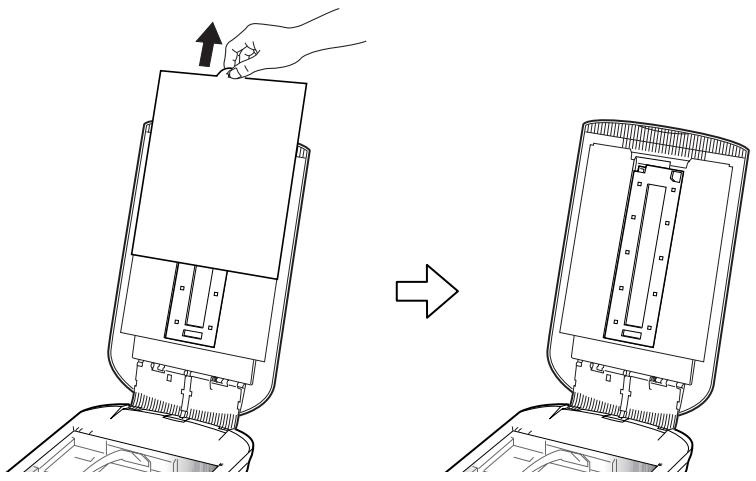

1 Verwijder de bescherming van de documentklep.

Plaats na het scannen de bescherming terug door deze in de gleuven in de documentklep naar beneden te schuiven.

Plaats altijd de bescherming terug als u geen films scant om de lichtbron in de documentklep te beschermen.

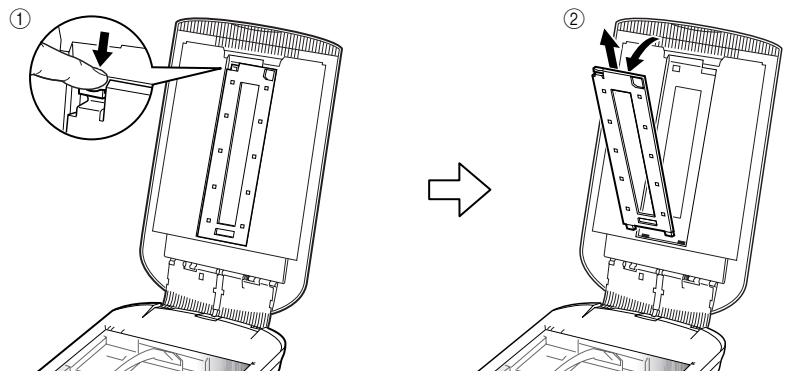

2 Verwijder de filmgeleider van de documentklep.

Houd de documentklep zo vast dat deze niet sluit, druk dan ① naar beneden en houd het lipje aan de linkerbovenkant van de filmgeleider vast en ② schuif de filmgeleider naar buiten om deze te verwijderen.

3 Open de filmhouder.

Druk op de beide zijden van de filmhouder om deze te openen.

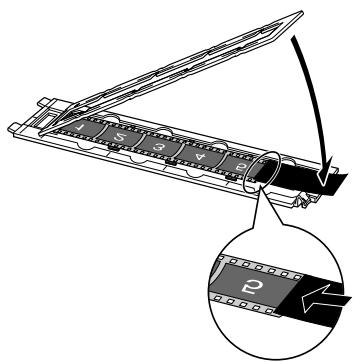

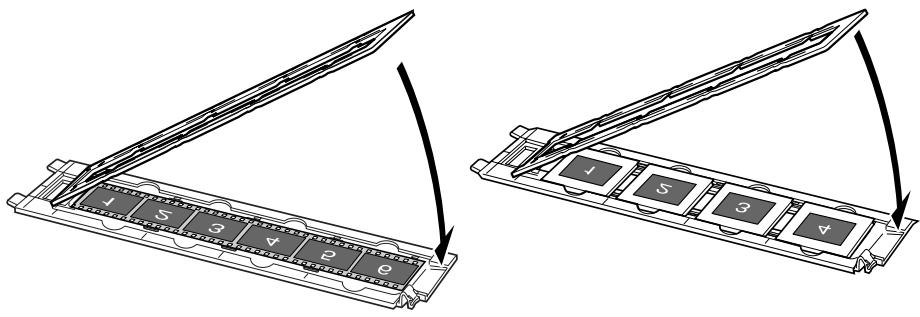

4 Plaats de film in de filmgeleider. Plaats de film met de bovenkant naar beneden met de kaders in omgekeerde volgorde.

• Gebruik een haardroger voor het verwijderen van stof op de film: stof tast de beeldkwaliteit aan. Houd de film aan de zijkanten vast om te vermijden dat er vuil of vingerafdrukken op de film komen.

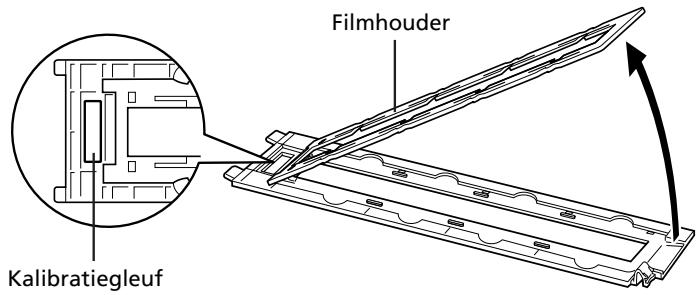

• Blokkeer de kalibratiegleuf op de filmgeleider niet tijdens het scannen van de film. Kleuren worden niet juist gescand als de kalibratiegleuf geblokkeerd is.
• Sluit de filmgeleider voorzichtig. Druk lichtjes totdat u de geleider hoort klikken.

Gebruik van de bescherming

Bij het scannen van korte of gekrulde films kan er extra licht door de gaatjes komen en hierdoor ontstaan kleurbanden aan de zijkanten van de gescande afbeelding. Gebruik in dit geval de bijgeleverde bescherming zoals aangeduid in het voorbeeld.

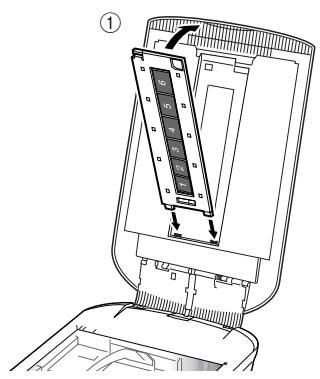

5 Plaats de filmgeleider op de documentklep en sluit de klep.

Houd de documentklep vast, ① plaats de onderste zijde van de filmgeleider in de onderste gleuf van de documentklep en beweeg dan ② de bovenkant van de filmgeleider in de richting van de documentklep totdat u deze hoort sluiten met een klik.

6 Start ArcSoft PhotoStudio en vervolgens ScanGear.
Volg stap 2 tot 4 van "Scannen" op pagina 4.

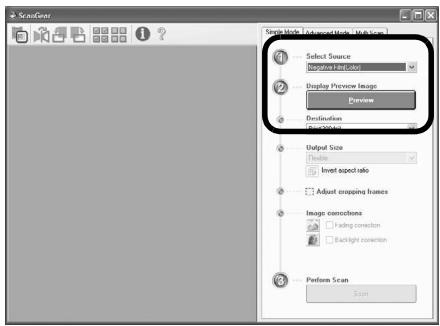

7 Selecteer [Negative Film(Color)] (Negatieve film (kleur)) of [Positive Film(Color)] (Positieve film (kleur)) in [Select Source] (Bron selecteren) om het filmtype aan te duiden dat u wilt scannen en klik dan op [Preview] (Voorbeeld).
8 Vink de nummers aan van de kader(s) die u wilt scannen. Voer eventueel afbeeldingscorrecties uit.
9 Klik op [Scan] (Scannen) om het scannen te starten.

Raak de scanner tijdens het scannen niet aan.

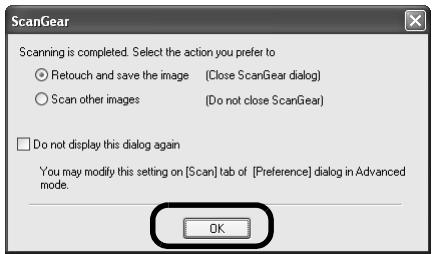

10 Klik op [OK] als u wordt gevraagd om Scangear te sluiten.
11 Sla de gescande afbeelding in ArcSoft PhotoStudio op en sluit het venster.

• Laat de filmstrook niet in de filmgeleider zitten voor een lange periode. De hitte van het toestel kan de film immers beschadigen.
• Voor meer informatie over het scannen van films, zie "Film scannen" in de Handleiding Scannen.

Specificaties

Type scanner		Flatbed
Scanelement		CCD 6-lijnen kleur
Lichtbron		Koude fluorescerende kathodelamp
Optische resolutie *1		4.800 x 9.600 dpi
Selecteerbare resolutie		25–19.200 dpi (ScanGear)
Scanbitdiepte	Kleur	48 bits invoer (16 bits voor iedere kleur)48 bits of 24 bits uitvoer (16 bits of 8 bits voor iedere kleur)
	Grijswaarden	48 bits invoer (16 bits voor iedere kleur)16 bits *2 of 8 bits uitvoer
Scansnelheid *3(Foto of document)	Kleur	7,7 msec./lijn (2.400 dpi), 14,8 msec./lijn (4.800 dpi)
	Grijswaarden,Zwart-wit	7,7 msec./lijn (2.400 dpi), 14,8 msec./lijn (4.800 dpi)
Scansnelheid *3 (Film)		7,4–74,0 msec/lijn
Voorbeeldsnelheid *3*4		Ongeveer 5 sec.
Interface		USB 2.0 Hi-Speed
Maximale documentgrootte		A4/Letter: 216 x 297 mm
Filmttype/aantal kaders		35 mm strook (max. 6 kaders)/35 mm dia (max. 4 kaders)
Scannerknoppen		7 knoppen (PDF x 4, COPY, PHOTO/FILM, E-MAIL)
Gebruiksomgeving	Temperatuur	10°C tot 35°C (50°F tot 95°F)
	Vochtigheid	10% tot 90% relatieve luchtvochtigheid, 20% tot 80% relatieve luchtvochtigheid bij scannen van film zonder condensvorming
Stroomvoorziening		Netspanningsadapter (100/120/230/240V)*5
Energieverbruik		In werking: max. 17 W, Stand-by: 4 W(Bij gebruik van bijgeleverde netspanningsadapter)
Maximale buitenafmetingen		259 x 474 x 83 mm
Gewicht		Ongeveer 2,8 kg
Optionele accessoireset		Accessoireset CSAK-4400F

*1 Optische resolutie vertegenwoordigt de maximum sampling rate gebaseerd op ISO 14473.
*2 Enkel voor het scannen van film.
*3 Hoogste snelheid in USB 2.0 Hi-Speed-modus op Windows-pc. Overdrachttijd is niet inbegrepen. Scansnelheid is afhankelijk van het documenttype, de scaninstellingen en de computerspecificaties.
*4 Kalibratietijd is niet inbegrepen.
*5 Netspanningsadaptertype kan verschillen naargelang de plaats waar u de scanner heeft aangekocht. Gebruik alleen netspanningsadapters vermeld in de gebruiksaanwijzing. (Canon-netspanningsadapter: K30279 is voor Verenigd Koninkrijk en K30278 is voor andere EU-landen. Gebruik ze niet voor andere producten.
- Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Alleen Europese Unie (en EER).

Dit symbool geeft aan dat dit product in overeenstemming met de AEEA-richtlijn (2002/96/EG) en de nationale wetgeving niet mag worden afgevoerd met het huishoudelijk afval. Dit product moet worden ingeleverd bij een aangewezen, geautoriseerd inzamelpunt, bijvoorbeeld wanneer u een nieuw gelijksoortig product aanschaft, of bij een geautoriseerd inzamelpunt voor hergebruik van elektrische en elektronische apparatuur (EEA). Een onjuiste afvoer van dit type afval kan leiden tot negatieve effecten op het milieu en de volksgezondheid als gevolg van potentieel gevaarlijke stoffen die veel voorkomen in elektrische en elektronische apparatuur (EEA). Bovendien werkt u door een juiste afvoer van dit product mee aan het effectieve gebruik van natuurlijke hulpbronnen. Voor meer informatie over waar u uw afgedankte apparatuur kunt inleveren voor recycling kunt u contact opnemen met het gemeentehuis in uw woonplaats, de reinigingsdienst, of het afvalverwerkingsbedrijf. U kunt ook het schema voor de afvoer van afgedankte elektrische en elektronische apparatuur (AEEA) raadplegen. Ga voor meer informatie over het inzamelen en recyclen van afgedankte elektrische en elektronische apparatuur naar www.canon-europe.com/environment.

(EER: Noorwegen, IJsland en Liechtenstein)

Enkel voor klanten uit Europa, het Midden-Oosten, Afrika en Rusland

Indien u de klantendienst van Canon wilt contacteren, zie de achterkant van het European Warranty System (EWS)-boekje of surf naar www.canon-europe.com.

De contactdoos dient dichtbij het toestel te worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

Waarschuwing

Bij gebruik van dit product dient u de volgende wettelijke bepalingen in acht te nemen:

• Het scannen van bepaalde documenten zoals bankbiljetten, staatsobligaties en publieke certificaten kan worden verboden door de wet en kan resulteren in strafrechtelijke en/of burgerlijke aansprakelijkheid.
• De wet kan u verplichten toelating te vragen aan de persoon die de auteursrechten of andere wettelijke rechten bezit van het gescande item.

Als u niet zeker bent of het scannen van een bepaald item wettelijk is toegestaan, moet u uw juridisch adviseur op voorhand raadplegen.

• Adobe ^® en Adobe ^® RGB (1998) zijn handelsmerken of gedeponeerde handelsmerken van Adobe Systems Incorporated in de Verenigde Staten en/of andere landen.
• Microsoft ^® en Windows ^® zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Macintosh, Mac en het Mac-logo zijn handelsmerken van Apple Computer, Inc., geregistreerd in de Verenigde Staten en andere landen.
• ©ArcSoft, Inc. Alle rechten voorbehouden voor PhotoStudio.
• Andere namen of producten dan hierboven vermeld kunnen handelsmerken of gedeponeerde handelsmerken zijn van hun respectieve bedrijven.
